Lämmitysvaipallinen säiliö – käyttökohteet ja suunnittelu
Lämmitysvaipallinen säiliö on teollisuuden säiliöratkaisu, jossa säiliössä olevan aineen lämpötilaa voidaan nostaa tai ylläpitää säiliön ympärille rakennetun lämmitysvaipan avulla. Lämmitysvaipallisia säiliöitä käytetään erityisesti prosessiteollisuudessa, kemianteollisuudessa, elintarviketeollisuudessa ja muissa tuotantoprosesseissa, joissa aineen lämpötilan tarkka hallinta on tärkeää.
Lämmitysvaippa voidaan suunnitella osaksi terässäiliötä, RST-säiliötä tai HST-säiliötä käyttökohteen vaatimusten mukaan. Säiliö voidaan lisäksi varustaa esimerkiksi sekoittimella, eristyksellä, mittausliitännöillä ja erilaisilla prosessiyhteillä.
Tässä artikkelissa kerromme, mikä on lämmitysvaipallinen säiliö, mihin sitä käytetään, miten lämmitysvaippa suunnitellaan ja mitä asioita tulee huomioida säiliön materiaalissa, mitoituksessa, lämmitystehon määrittämisessä ja valmistuksessa.
Mikä on lämmitysvaipallinen säiliö?
Lämmitysvaipallinen säiliö on säiliö, jossa säiliön ulkopuolelle on rakennettu lämmitykseen tarkoitettu vaipparakenne.
Lämmitysvaipassa kierrätetään yleensä lämmönsiirtoainetta, jonka avulla lämpö siirtyy säiliön seinämän kautta säiliössä olevaan aineeseen.
Lämmitysratkaisussa voidaan käyttää käyttökohteen mukaan esimerkiksi:
- kuumaa vettä
- höyryä
- lämmönsiirtonestettä
- muuta sopivaa lämmönsiirtoainetta
Lämmitysvaipan tarkka rakenne suunnitellaan säiliön, lämmitettävän aineen ja tarvittavan lämmitystehon perusteella.
Lämmitysvaippa voi kattaa koko säiliön tai vain osan säiliön pinnasta. Ratkaisu riippuu esimerkiksi säiliön koosta, aineen ominaisuuksista ja lämmityksen tavoitteesta.
Mihin lämmitysvaipallista säiliötä käytetään?
Lämmitysvaipallista säiliötä käytetään silloin, kun säiliössä olevan aineen lämpötilaa pitää nostaa tai ylläpitää hallitusti.
Tyypillisiä käyttökohteita ovat esimerkiksi:
- kemianteollisuus
- prosessiteollisuus
- elintarviketeollisuus
- lääketeollisuus
- kosmetiikkateollisuus
- energiateollisuus
- biotuoteteollisuus
- erilaiset sekoitus- ja valmistusprosessit
Lämmitysvaippaa voidaan käyttää esimerkiksi silloin, kun aine jähmettyy liian alhaisessa lämpötilassa, sen viskositeetti muuttuu lämpötilan mukana tai prosessi edellyttää tiettyä lämpötilaa.
Kemianteollisuuden lämmitysvaipallinen säiliö
Kemianteollisuuden lämmitysvaipallisessa säiliössä lämpötilan hallinta voi olla tärkeä osa koko tuotantoprosessia.
Lämmitystä voidaan tarvita esimerkiksi:
- kemikaalin lämpötilan ylläpitämiseen
- aineen juoksevuuden parantamiseen
- kiteytymisen estämiseen
- prosessireaktion lämpötilan hallintaan
- sekoituksen tehostamiseen
- tuotteen laadun säilyttämiseen
Kemikaalisäiliön materiaalivalinta tulee tehdä aina aineen ja käyttöolosuhteiden perusteella. Käytössä voivat olla esimerkiksi RST, HST, Duplex tai muut käyttökohteeseen sopivat materiaalit.
Prosessisäiliö lämmitysvaipalla
Lämmitysvaipallinen prosessisäiliö on yleinen ratkaisu silloin, kun säiliö toimii aktiivisena osana tuotantoprosessia.
Prosessisäiliössä voidaan esimerkiksi:
- lämmittää tuotetta
- ylläpitää tiettyä lämpötilaa
- sulattaa ainetta
- nopeuttaa prosessia
- tasata lämpötilavaihteluita
- yhdistää lämmitys ja sekoitus
Lämmitysvaipallinen prosessisäiliö suunnitellaan yleensä kokonaisuutena, jossa huomioidaan myös mahdollinen sekoitin, mittaus, eristys ja muut prosessilaitteet.
Miten lämmitysvaippa toimii?
Lämmitysvaipan toimintaperiaate on suhteellisen yksinkertainen.
Lämmin lämmönsiirtoaine kiertää säiliön ympärillä olevassa vaipassa. Lämpö siirtyy vaipan kautta säiliön seinämään ja siitä edelleen säiliössä olevaan aineeseen.
Lämmityksen tehokkuuteen vaikuttavat esimerkiksi:
- lämmitysvaipan pinta-ala
- säiliön geometria
- lämmitettävän aineen ominaisuudet
- aineen lämpötila
- lämmönsiirtoaineen lämpötila
- lämmönsiirtoaineen virtaus
- säiliön seinämämateriaali
- seinämävahvuus
- eristys
- mahdollinen sekoitus
Säiliön sisällä oleva sekoitin voi parantaa lämmön jakautumista erityisesti silloin, kun lämmitettävä aine on viskoosinen tai muuten vaikeasti sekoittuva.
Lämmitysvaipan suunnittelu
Lämmitysvaipallisen säiliön suunnittelu alkaa käyttökohteen lämpöteknisten ja rakenteellisten vaatimusten määrittelystä.
Suunnittelussa tulee määrittää esimerkiksi:
- säiliön tilavuus
- lämmitettävän aineen ominaisuudet
- tavoitelämpötila
- lähtölämpötila
- haluttu lämmitysaika
- lämmitysvaipan tyyppi
- lämmitysvaipan pinta-ala
- lämmönsiirtoaine
- lämmönsiirtoaineen lämpötila
- lämmönsiirtoaineen paine
- tarvittava lämmitysteho
- säiliön materiaali
- säiliön eristys
Mitä tarkemmat lähtötiedot ovat, sitä paremmin lämmitysvaippa voidaan mitoittaa oikeaan käyttötarkoitukseen.
Lämmitysvaipallisen säiliön mitoitus
Lämmitysvaipallisen säiliön mitoituksessa tarkastellaan samanaikaisesti sekä säiliön rakennetta että lämmönsiirtoa.
Pelkkä säiliön tilavuus ei kerro, kuinka suuri lämmitysteho tarvitaan.
Tarvittavaan lämmitystehoon vaikuttavat esimerkiksi:
- lämmitettävän aineen massa
- aineen ominaislämpökapasiteetti
- lähtölämpötila
- tavoitelämpötila
- haluttu lämmitysaika
- ympäristön lämpötila
- lämpöhäviöt
- lämmönsiirtoaineen ominaisuudet
Esimerkiksi suuren nestemäärän nostaminen nopeasti 20 °C:sta 80 °C:een vaatii huomattavasti enemmän lämmitystehoa kuin pienen nestemäärän lämpötilan ylläpitäminen.
Lämmitystehon määrittäminen
Lämmitystehoa voidaan arvioida energiantarpeen perusteella.
Perusperiaate on, että lämmitettävän aineen lämpötilan nostamiseen tarvittava energia riippuu aineen massasta, ominaislämpökapasiteetista ja lämpötilan muutoksesta.
Käytännössä kokonaismitoituksessa on huomioitava myös säiliön rakenteesta ja ympäristöstä aiheutuvat lämpöhäviöt.
Jos säiliön pitää saavuttaa tavoitelämpötila esimerkiksi yhden tunnin aikana, lämmitysvaipan mitoitus on erilainen kuin tilanteessa, jossa lämpötila nostetaan saman verran neljän tunnin aikana.
Lämmitysvaipan pinta-ala
Lämmitysvaipan pinta-ala vaikuttaa siihen, kuinka tehokkaasti lämpöä voidaan siirtää säiliön sisältöön.
Suurempi lämmityspinta-ala mahdollistaa yleensä suuremman lämmönsiirron, mutta vaipan kokoa ei tule määrittää irrallaan säiliön lämpöteknisestä mitoituksesta.
Suunnittelussa huomioidaan esimerkiksi:
- säiliön halkaisija
- säiliön korkeus
- lämmitettävän nesteen pinta
- lämmityksen tasaisuus
- aineen virtausominaisuudet
- sekoitus
Jos lämmitystä tarvitaan vain säiliön alaosassa, vaippa voidaan suunnitella kattamaan vain tietty osa säiliöstä.
Kuumavesi, höyry vai lämmönsiirtoneste?
Lämmitysvaipassa käytettävä lämmönsiirtoaine valitaan käyttökohteen mukaan.
Kuumavesilämmitys
Kuumavesi voi soveltua käyttökohteisiin, joissa tarvitaan hallittua ja suhteellisen tasaista lämmitystä.
Ratkaisun etuja voivat olla esimerkiksi:
- hyvä lämmönhallinta
- tasainen lämmitys
- yksinkertainen lämmitysperiaate
Höyrylämmitys
Höyrylämmitys voi soveltua tuotantoprosesseihin, joissa tarvitaan tehokasta lämmönsiirtoa ja höyryä on jo saatavilla tuotantolaitoksessa.
Höyryjärjestelmän suunnittelussa pitää kuitenkin huomioida myös höyryn paine, lauhteen poistaminen ja muut järjestelmän vaatimukset.
Lämmönsiirtoneste
Lämmönsiirtonesteitä voidaan käyttää esimerkiksi silloin, kun prosessissa tarvitaan tiettyä lämpötila-aluetta tai käytettävissä on erillinen lämmönsiirtojärjestelmä.
Lämmönsiirtoaine ja sen ominaisuudet huomioidaan vaipan rakenteen ja mitoituksen suunnittelussa.
Lämmitysvaippa ja säiliön materiaali
Säiliön materiaali vaikuttaa myös lämmitysratkaisun suunnitteluun.
Teollisuuden lämmitysvaipallisia säiliöitä voidaan valmistaa esimerkiksi:
- hiiliteräksestä
- ruostumattomasta teräksestä
- haponkestävästä teräksestä
- Duplex-teräksestä
- Super Duplex -teräksestä
Materiaalivalinta tehdään ensisijaisesti säiliön sisällön ja käyttöolosuhteiden perusteella.
Kemianteollisuudessa esimerkiksi HST-säiliö voi olla tarkoituksenmukainen ratkaisu silloin, kun säiliön sisältö aiheuttaa korroosioriskin.
RST- ja HST-säiliö lämmitysvaipalla
RST-säiliö lämmitysvaipalla voi soveltua moniin teollisuuden prosesseihin, joissa tarvitaan korroosionkestävää säiliörakennetta ja hallittua lämmitystä.
Vaativammissa kemiallisissa olosuhteissa voidaan käyttää HST-säiliötä lämmitysvaipalla.
Materiaalivalinnassa tulee huomioida sekä säiliön sisältö että lämmitysjärjestelmän aiheuttamat lämpötilaolosuhteet.
Lämmitysvaipallinen säiliö ja sekoitin
Monissa käyttökohteissa lämmitysvaipallinen säiliö ja sekoitin ovat erittäin toimiva yhdistelmä.
Sekoittimen avulla voidaan:
- parantaa lämpötilan tasaisuutta
- nopeuttaa lämmön siirtymistä
- estää lämpötilaerojen syntymistä
- ylläpitää tuotteen tasalaatuisuutta
Erityisesti viskoosisilla aineilla lämmitys voi olla tehotonta ilman riittävää sekoitusta.
Säiliö, lämmitysvaippa ja sekoitin kannattaa suunnitella samanaikaisesti, jotta kaikki kolme toimivat osana samaa kokonaisuutta.
Lämmitysvaipallinen säiliö ja eristys
Säiliön eristys on usein tärkeä osa lämmitysvaipallista kokonaisuutta.
Ilman riittävää eristystä osa lämmitysenergiasta siirtyy ympäristöön säiliön pinnan kautta.
Eristys voi:
- pienentää lämpöhäviöitä
- vähentää energiankulutusta
- nopeuttaa lämmitystä
- helpottaa lämpötilan ylläpitämistä
- parantaa työturvallisuutta alentamalla ulkopinnan lämpötilaa
Eristyksen tyyppi ja paksuus määritetään käyttökohteen mukaan.
Lämmitysvaipallinen kemikaalisäiliö
Lämmitysvaipallinen kemikaalisäiliö voi olla tarpeen silloin, kun kemikaalin käsittely tai varastointi edellyttää tiettyä lämpötilaa.
Lämmitystä voidaan käyttää esimerkiksi:
- aineen juoksevuuden ylläpitämiseen
- jäätymisen estämiseen
- kiteytymisen estämiseen
- prosessilämpötilan ylläpitämiseen
- tuotteen käsittelyn helpottamiseen
Kemikaalisäiliön suunnittelussa on kuitenkin aina huomioitava kemikaalin tarkat ominaisuudet. Materiaalin, lämpötilan, paineen ja lämmitystavan tulee muodostaa keskenään toimiva kokonaisuus.
Lämmitysvaipallisen säiliön käyttö elintarviketeollisuudessa
Elintarviketeollisuudessa säiliön lämpötilan hallinta voi liittyä esimerkiksi tuotteen valmistukseen, sulatukseen, sekoitukseen tai lämpimänä pitämiseen.
Tällöin korostuvat esimerkiksi:
- materiaalien soveltuvuus
- puhdistettavuus
- pinnan laatu
- lämpötilan tasaisuus
- hygieniaratkaisut
- säiliön tyhjennettävyys
Elintarviketeollisuudessa säiliörakenne suunnitellaan aina prosessin ja sovellettavien hygieniavaatimusten mukaan.
Lämmitysvaipallinen säiliö eri teollisuudenaloilla
Lämmitysvaipallisia säiliöitä voidaan käyttää monilla toimialoilla.
Kemianteollisuus
Kemikaalien varastointi ja käsittely, prosessointi ja sekoitus.
Elintarviketeollisuus
Erilaisten tuotteiden lämmitys, sulatus ja lämpötilan ylläpito.
Lääketeollisuus
Prosessien lämpötilanhallinta ja tarkasti määritellyt tuotanto-olosuhteet.
Bioteollisuus
Prosessilämpötilan hallinta ja erilaisten nesteiden käsittely.
Energiateollisuus
Erilaiset lämpöä hyödyntävät prosessi- ja varastointisovellukset.
Prosessiteollisuus
Raaka-aineiden, välituotteiden ja lopputuotteiden lämpötilan säätely.
Milloin lämmitysvaippa kannattaa valita?
Lämmitysvaipallinen säiliö kannattaa valita, kun säiliössä olevan aineen lämpötilaa pitää nostaa tai pitää tasaisena hallitusti.
Lämmitysvaippa voi olla hyvä ratkaisu esimerkiksi silloin, kun:
- aineen viskositeetti kasvaa liian suureksi kylmänä
- aine voi kiteytyä
- aine voi jäätyä
- prosessi vaatii tietyn lämpötilan
- säiliö toimii osana lämmitystä vaativaa tuotantoprosessia
- aine pitää pitää sulana tai juoksevana
- sekoitukseen tarvitaan tasainen lämpötila
Kaikissa käyttökohteissa lämmitysvaippa ei kuitenkaan ole paras vaihtoehto. Sopiva lämmitysmenetelmä ratkaistaan säiliön, aineen ja prosessin vaatimusten perusteella.
Lämmitysvaippa vai lämmityskierukka?
Säiliön lämmitys voidaan toteuttaa usealla eri tavalla.
Lämmitysvaippa sijaitsee säiliön seinämän ulkopuolella ja siirtää lämpöä säiliön seinämän läpi.
Lämmityskierukka voidaan sijoittaa säiliön sisälle, jolloin lämpö siirtyy suoraan säiliössä olevaan aineeseen kierukan pinnan kautta.
Ratkaisun valintaan vaikuttavat esimerkiksi:
- tarvittava lämmitysteho
- säiliön koko
- lämmitettävän aineen ominaisuudet
- puhdistettavuus
- tilankäyttö
- prosessin vaatimukset
- materiaalit
Joissakin kohteissa vaippa on paras ratkaisu, joissakin kierukka tai näiden yhdistelmä.
Mitä tietoja tarvitaan lämmitysvaipallisen säiliön suunnitteluun?
Kun pyydät tarjousta lämmitysvaipallisesta säiliöstä, ilmoita mahdollisuuksien mukaan ainakin:
- säiliön tilavuus
- säiliön käyttötarkoitus
- säiliössä oleva aine
- aineen tiheys
- aineen ominaislämpökapasiteetti, jos tiedossa
- lähtölämpötila
- tavoitelämpötila
- haluttu lämmitysaika
- säiliön materiaali
- säiliön mitat
- mahdollinen käyttöpaine
- lämmitysvaipan lämmönsiirtoaine
- lämmönsiirtoaineen lämpötila ja paine
- mahdollinen sekoitin
- eristysvaatimukset
- tarvittavat liitännät
- asennuspaikka
Kaikkien tietojen ei tarvitse olla valmiina ennen yhteydenottoa säiliövalmistajaan.
Kuinka paljon lämmitysvaipallinen säiliö maksaa?
Lämmitysvaipallisen säiliön hinta riippuu säiliön koosta, materiaalista, rakenteesta ja lämmitysjärjestelmän vaatimuksista.
Hintaan voivat vaikuttaa esimerkiksi:
- säiliön tilavuus
- materiaali
- seinämävahvuus
- lämmitysvaipan pinta-ala
- lämmitysteho
- lämmönsiirtoaine
- paine
- lämpötila
- sekoitin
- eristys
- liitännät
- instrumentointi
- tarkastukset
- dokumentointi
- kuljetus
- asennus
Siksi lämmitysvaipallisen säiliön hinta kannattaa pyytää aina käyttökohteen perusteella laskettuna tarjouksena.
Lämmitysvaipallisen säiliön valmistus
Lämmitysvaipallisen säiliön valmistus alkaa suunnittelusta, jossa määritetään sekä säiliön rakenne että lämmitysratkaisu.
Valmistukseen voi kuulua esimerkiksi:
- materiaalien hankinta
- levyosien valmistus
- säiliön vaipan valmistus
- pohjan ja katon valmistus
- lämmitysvaipan valmistus
- yhteiden valmistus
- sekoittimen rakenteet
- hitsaus
- pintakäsittely
- tarkastukset
- testaus
- dokumentointi
Lämmitysvaipan valmistuksessa tarkka toteutustapa riippuu säiliön koosta, materiaalista ja käyttökohteesta.
Lämmitysvaipallisen säiliön laadunvarmistus
Teollisuuden säiliöiden valmistuksessa laadunvarmistus on tärkeä osa kokonaisuutta.
Projektista riippuen voidaan tarkastaa esimerkiksi:
- hitsausten laatua
- materiaalien jäljitettävyyttä
- mittoja
- lämmitysvaipan tiiveyttä
- liitäntöjä
- säiliön yleistä rakennetta
- pintakäsittelyä
Laadunvarmistuksen ja dokumentoinnin vaatimukset kannattaa määrittää jo tarjousvaiheessa.
Miksi lämmitysvaipallinen säiliö kannattaa suunnitella käyttökohteen mukaan?
Lämmitysvaipallinen säiliö ei ole yksi valmis vakiotuote, joka sopii kaikkiin prosesseihin.
Käyttökohde määrittää esimerkiksi:
- säiliön koon
- materiaalin
- lämmitysvaipan laajuuden
- lämmitystehon
- lämmönsiirtoaineen
- eristyksen
- sekoittimen
- liitännät
- mittausratkaisut
Hyvin suunniteltu kokonaisuus auttaa varmistamaan, että lämpö siirtyy tehokkaasti ja säiliö toimii luotettavasti osana tuotantoprosessia.

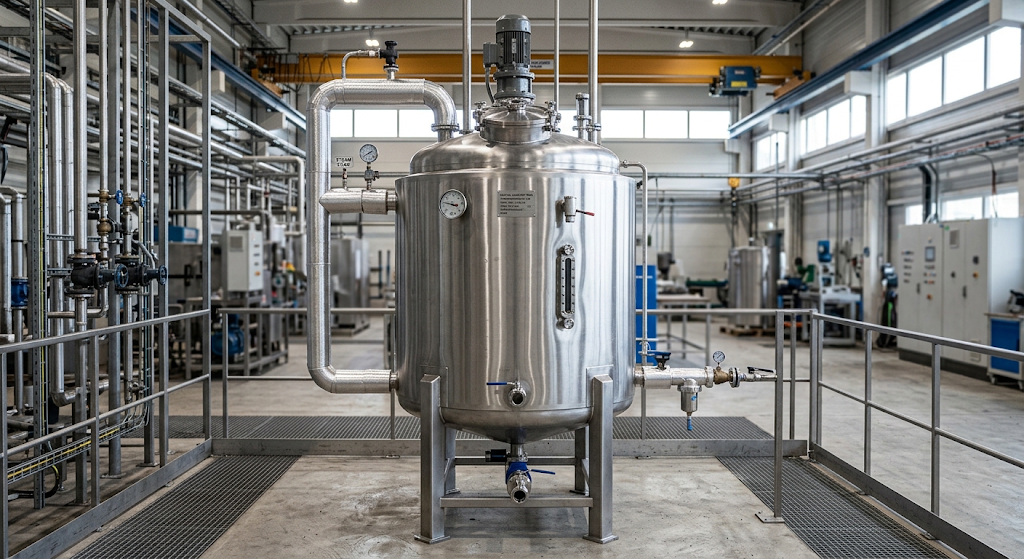

Lämmitysvaipalliset säiliöt Kutepalta
Kutepa valmistaa teollisuuden terässäiliöitä asiakkaan käyttökohteen ja teknisten vaatimusten mukaan.
Lämmitysvaipallinen säiliö voidaan suunnitella esimerkiksi:
- kemikaalien käsittelyyn
- prosessikäyttöön
- varastointiin
- sekoitukseen
- lämmitystä tarvitsevien aineiden käsittelyyn
- lämpötilan ylläpitoon
Säiliö voidaan varustaa käyttökohteen mukaan esimerkiksi:
- lämmitysvaipalla
- jäähdytysvaipalla
- lämmitys- tai jäähdytyskierukalla
- sekoittimella
- eristyksellä
- mittausliitännöillä
- huoltotasoilla
- miesluukuilla
- muilla prosessiliitännöillä
Materiaali voidaan valita käyttökohteen mukaan esimerkiksi RST-, HST-, Duplex- tai Super Duplex -teräksestä.
Pyydä tarjous lämmitysvaipallisesta säiliöstä
Tarvitsetko lämmitysvaipallisen säiliön, lämmitysvaipallisen prosessisäiliön tai kemikaalisäiliön lämmityksellä?
Lähetä tarjouspyyntöön mahdollisuuksien mukaan säiliön tilavuus, sisältö, lämpötila, tavoiteltu lämmitysaika, materiaali, mitat ja muut prosessin vaatimukset.
Kaikkien teknisten tietojen ei tarvitse olla valmiina ennen yhteydenottoa.
Kutepa auttaa lämmitysvaipallisen säiliön suunnittelussa, mitoituksessa ja valmistuksessa.
Ota yhteyttä ja pyydä tarjous lämmitysvaipallisesta säiliöstä.
Usein kysyttyä lämmitysvaipallisista säiliöistä
Mikä on lämmitysvaipallinen säiliö?
Lämmitysvaipallinen säiliö on säiliö, jonka ympärille on rakennettu lämmitysvaippa. Vaipassa kierrätetään lämmönsiirtoainetta, jonka avulla säiliön sisältämää ainetta voidaan lämmittää tai pitää halutussa lämpötilassa.
Mihin lämmitysvaipallista säiliötä käytetään?
Lämmitysvaipallisia säiliöitä käytetään esimerkiksi kemianteollisuudessa, prosessiteollisuudessa ja elintarviketeollisuudessa silloin, kun säiliön sisällön lämpötilaa pitää nostaa tai ylläpitää.
Mitä lämmitysvaipassa voidaan käyttää lämmönsiirtoaineena?
Lämmitysvaipassa voidaan käyttökohteen mukaan käyttää esimerkiksi kuumaa vettä, höyryä tai sopivaa lämmönsiirtonestettä.
Voiko lämmitysvaipalliseen säiliöön asentaa sekoittimen?
Kyllä. Lämmitysvaipallinen säiliö voidaan suunnitella sekoittimella varustetuksi. Sekoitin voi parantaa lämmön jakautumista säiliön sisällä.
Tarvitseeko lämmitysvaipallinen säiliö eristyksen?
Eristys ei ole kaikissa käyttökohteissa välttämätön, mutta se voi vähentää lämpöhäviöitä ja energiankulutusta sekä helpottaa halutun lämpötilan ylläpitämistä.
Voiko kemikaalisäiliöön asentaa lämmitysvaipan?
Kyllä. Kemikaalisäiliö voidaan suunnitella lämmitysvaipalliseksi, jos kemikaalin ominaisuudet ja prosessin vaatimukset sitä edellyttävät.
Kumpi on parempi, lämmitysvaippa vai lämmityskierukka?
Ratkaisu riippuu säiliön käyttökohteesta. Lämmitysvaipan ja lämmityskierukan valintaan vaikuttavat esimerkiksi tarvittava lämmitysteho, säiliön koko, aineen ominaisuudet ja puhdistettavuus.
Miten lämmitysvaipallisen säiliön lämmitysteho määritetään?
Lämmitysteho riippuu muun muassa lämmitettävän aineen määrästä, ominaislämpökapasiteetista, lähtö- ja tavoitelämpötilasta, halutusta lämmitysajasta ja lämpöhäviöistä.
Paljonko lämmitysvaipallinen säiliö maksaa?
Hinta riippuu esimerkiksi säiliön koosta, materiaalista, lämmitysvaipan koosta, lämmitystehosta, sekoittimesta, eristyksestä, varusteista, dokumentoinnista, kuljetuksesta ja asennuksesta. Tarkka hinta määritetään projektikohtaisesti.
Voiko lämmitysvaipallisen säiliön valmistaa RST- tai HST-teräksestä?
Kyllä. Säiliön materiaali voidaan valita käyttökohteen ja käsiteltävän aineen perusteella. Teollisuuden käyttökohteissa voidaan käyttää esimerkiksi ruostumatonta tai haponkestävää terästä.
Voiko lämmitysvaipallinen säiliö olla suuri?
Kyllä. Myös suuria teollisuuden lämmitysvaipallisia säiliöitä voidaan suunnitella käyttökohteen ja rakenteellisten vaatimusten mukaan.
